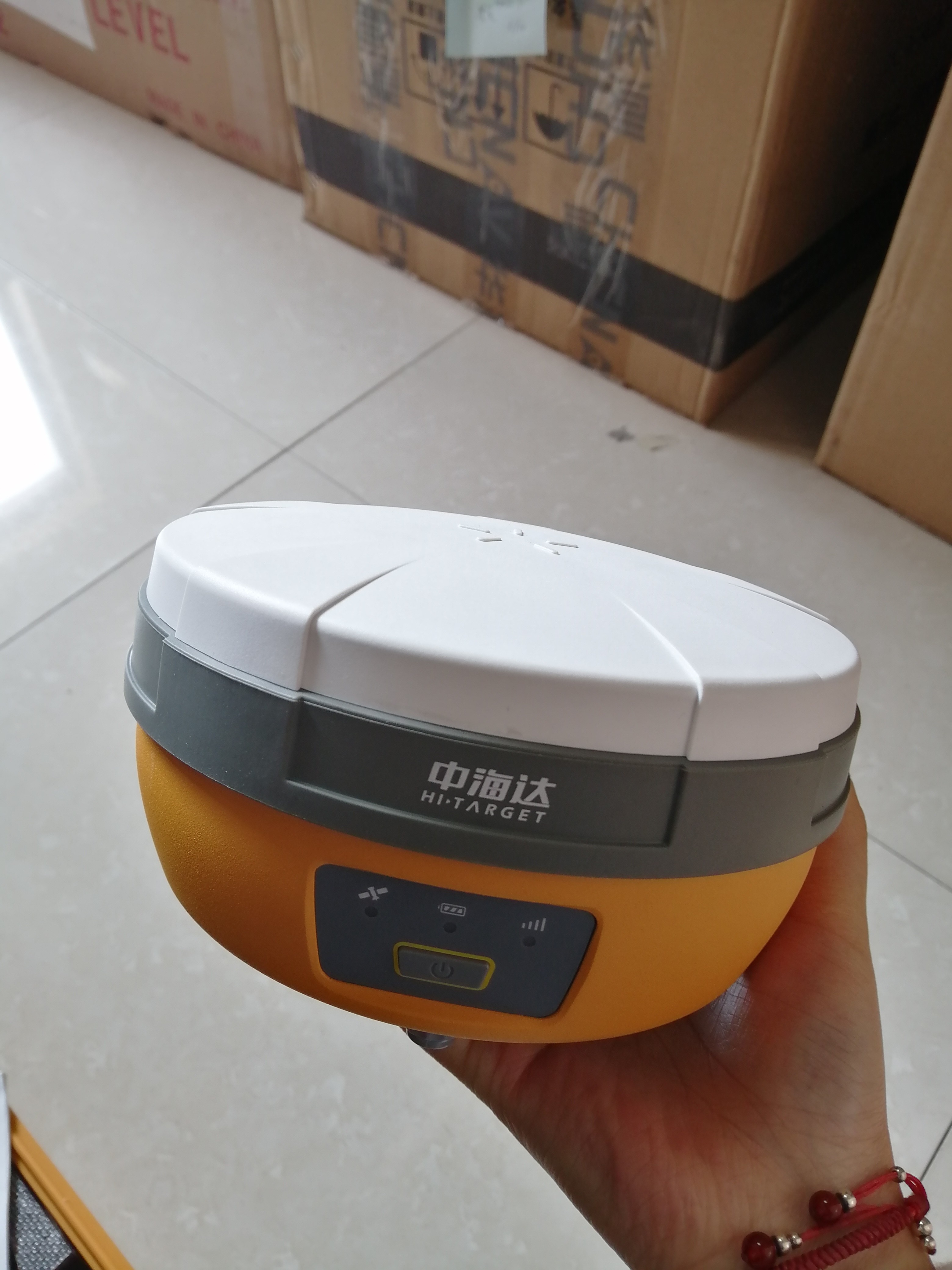

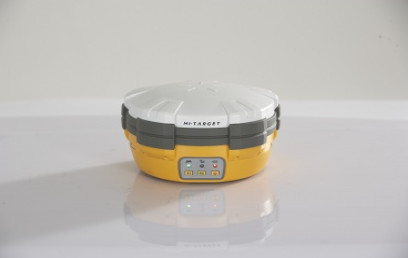

Hi-Target V30 plus Multi Constellation Rtk Gnss Receiver Dustproof بالكامل مسح أراضي الصين

تتبع الأبراج المتعددة

220 قناة تتبع.

يدعم GPS و GLONASS و GALILEO و BDS و SBAS.

هوائي GNSS معتمد من NGS.

عملية ذكية

مزود بمكبر صوت ذكي يوجه العملية بأكملها.

تعمل وظائف الزر الواحد المتعددة على تسهيل العمل الميداني ، مثل الإعداد التلقائي للقاعدة بواسطة زر واحد ، ويمكن للعربة الجوالة الحصول على حل الإصلاح بمجرد تشغيله.

تنويع تطبيق RTK

راديو UHF اختياري لجهاز الإرسال والاستقبال

يتيح راديو UHF لجهاز الإرسال والاستقبال إمكانية التبديل بين القاعدة والعربة الجوالة.

راديو HI-TARGET داخلي بقدرة 2 وات وراديو UHF داخلي بقدرة 2 وات Pacific Crest TrimTalk © اختياريان.يتوافق راديو Pacific Crest TrimTalk © الداخلي مع أجهزة الراديو الأخرى.
يمكّن راديو UHF الداخلي القابل للإزالة المستخدمين من الإصلاح أو التبادل ببساطة.

عملية سلسة في نظام CORS

تضمن وحدة GPRS / GSM / 3G المدمجة أن V30 يعمل بشكل مثالي مع تحديد موقع شبكة RTK.

بطارية طويلة العمر

يعمل ببطارية ليثيوم أيون 5000 مللي أمبير في الساعة.

وقت العمل الساكن 13 - 15 ساعة.

RTK Rover (UHF / GPRS / GSM) وقت العمل 10-12 ساعة.

وقت عمل قاعدة RTK 8 - 10 ساعات.

تصميم متين وفريد ​​من نوعه

IP67 حماية الغبار / الماء.

يقاوم السقوط الطبيعي بطول 3 أمتار على الخرسانة.

التتبع السريع والتجنب المثالي أو تقليل تأثير الانسداد والمسارات المتعددة لضمان قدرة فائقة على تحديد المواقع.

قياسات

• 220 قناة

• Advanced Pacific Crest Maxwell 6 Custom Survey GNSS Technology

• أداة ربط متعددة عالية الدقة لقياسات النطاق الزائف لنظام GNSS

• بيانات قياسات النطاق الزائفة غير المفلترة وغير المصقولة للضوضاء المنخفضة والخطأ المنخفض في تعدد المسارات وترابط النطاق الزمني المنخفض والاستجابة الديناميكية العالية

• قياسات طور الموجة الحاملة لنظام GNSS منخفضة الضوضاء للغاية بدقة أقل من 1 مم في عرض نطاق يبلغ 1 هرتز

• تم الإبلاغ عن نسب الإشارة إلى الضوضاء بوحدة ديسيبل هرتز

• تكنولوجيا مُثبتة للارتفاع المنخفض لرمز المحيط الهادئ

تتبع إشارات الأقمار الصناعية في وقت واحد

نظام تحديد المواقع العالمي (GPS): L1C / A ، L2C ، L2E ، L5

GLONASS: L1C / A ، L1P ، L2C / A (GLONASS M فقط) ، L2P

SBAS: متزامن L1 C / A، L5

جاليليو: متزامن L1 BOC ، E5A ، E5B ، E5AltBOC

BDS: B1، B2

QZSS: L1 C / A ، L1 SAIF ، L2C ، L5

أداء موضعي

مسح ثابت وسريع لنظام GNSS

أفقي: 2.5 مم + 0.5 جزء في المليون RMS

عمودي: 5 مم + 0.5 جزء في المليون RMS

الحركية بعد المعالجة

(PPK / Stop & Go) مسح GNSS

أفقي: 1 سم + 1 جزء في المليون RMS

عمودي: 2.5 سم + 1 جزء في المليون RMS

وقت التهيئة: عادة 10 دقائق للقاعدة بينما 5 دقائق للمركبة الجوالة

موثوقية التهيئة: عادة> 99.9٪

مسح RealtimeKinematic (RTK)

أفقي: 8 مم + 1 جزء في المليون RMS

عمودي: 15 مم + 1 جزء في المليون RMS

وقت التهيئة: عادة <8 ثوان

موثوقية التهيئة: عادة> 99.9٪

الكود التفاضلي لتحديد المواقع GNSS

أفقي: 25 سم + 1 جزء في المليون RMS

عمودي: 50 سم + 1 جزء في المليون RMS

SBAS href = "#_ edn4" [iv]: 0.50 م أفقي ، 0.85 م عمودي

المعدات

جسدي - بدني

الأبعاد (عرض × ارتفاع): 19.50 سم × 10.40 سم (7.68 بوصة × 4.09 بوصة)

الوزن: 1.3 كجم (2.86 رطل) مع بطارية داخلية وراديو داخلي وهوائي UHF قياسي

درجة حرارة التشغيل: -45 درجة مئوية إلى +65 درجة مئوية (-49 درجة مئوية إلى + 149 درجة مئوية)

درجة حرارة التخزين: -55 درجة مئوية إلى + 85 درجة مئوية (-67 درجة مئوية إلى +185 درجة مئوية)

الرطوبة: 100٪ ، مع الأخذ في الاعتبار

مقاوم للماء / الغبار: IP67 مقاوم للغبار ، محمي من الانغماس المؤقت حتى عمق 1 متر (3.28 قدم).

الصدمات والاهتزازات: مصممة لتحمل السقوط الطبيعي لمسافة 3 أمتار (9.84 قدمًا) على الخرسانة.

الكهرباء

مدخلات طاقة خارجية من 6 فولت إلى 28 فولت تيار مستمر

استهلاك الطاقة 2.5 وات

التبديل التلقائي بين الطاقة الداخلية والطاقة الخارجية

بطارية ليثيوم أيون قابلة لإعادة الشحن ، 7.4 فولت ، 5000 مللي أمبير في الساعة في حجرة البطارية الداخلية

عمر البطارية الداخلي

ثابت 13 - 15 ساعة

RTK Rover (UHF / GPRS / 3G) 10-12 ساعة

RTK Base 8-10 ساعات

واجهة الإدخال / الإخراج

1 × بلوتوث

1 × منفذ USB2.0 قياسي

2 × منفذ تسلسلي RS232

2 × مدخلات طاقة تيار مستمر (8 سنون و 5 سنون)

تخزين الاتصالات والبيانات

GPRS / GSM أو 3G

جي بي آر إس / جي إس إم أو الجيل الثالث 3G مدمجة بالكامل ومختومة بالكامل

شبكة RTK (عبر CORS) تتراوح من 20 إلى 50 كم

راديو HI-TARGET داخلي UHF (قياسي)

التردد: 460 ميجا هرتز مع 116 قناة

قوة الإرسال: 0.1 واط ، 1 واط ، 2 واط قابل للتعديل

سرعة الإرسال: تصل إلى 19.2 كيلو بت في الثانية

نطاق العمل: 3 ~ 5 كيلومترات نموذجية ، 8 ~ 10 كيلومترات مثالية

راديو باسيفيك كريست XDL داخلي صغير يعمل بالترددات فوق الصوتية

التردد: 403 ~ 473 ميجا هرتز

قوة الإرسال: 0.5 واط ، 1.0 واط ، 2.0 واط قابل للتعديل

سرعة الإرسال: تصل إلى 19.2 كيلو بت في الثانية

دعم معظم بروتوكول الاتصالات اللاسلكية

نطاق العمل: 3 ~ 5 كيلومترات نموذجية ، 8 ~ 10 كيلومترات مثالية

راديو HI-TARGET خارجي UHF (قياسي)

التردد: 460 ميجا هرتز مع 116 قناة

قوة الإرسال: 5 واط ، 10 واط ، 20 واط ، 30 واط قابل للتعديل

سرعة الإرسال: تصل إلى 19.2 كيلو بت في الثانية

نطاق العمل: 8 ~ 10 كم نموذجي ، 15 ~ 20 كم الأمثل

راديو باسيفيك كريست ADL فانتاج برو خارجي UHF

التردد: 390 ~ 430 ميجا هرتز أو 430 ~ 470 ميجا هرتز

قوة الإرسال: 4W إلى 35W قابل للتعديل

سرعة الإرسال: تصل إلى 19.2 كيلو بت في الثانية

دعم معظم بروتوكول الاتصالات اللاسلكية

نطاق العمل: 8 ~ 10 كم نموذجي ، 15 ~ 20 كم الأمثل

دعم جهاز اتصال خارجي آخر

على سبيل المثال ، مودم GSM خارجي.

مخزن البيانات

ذاكرة داخلية 64 ميجا بايت

تنسيقات البيانات

(خرج تحديد المواقع 1 هرتز ، حتى 50 هرتز - يعتمد على الخيار المثبت)

CMR: sCMRx ، CMR ، CMR + المدخلات والمخرجات

RTCM: RTCM 2.1، 2.2، 2.3، 3.0، 3.1 المدخلات والمخرجات

مخرجات الملاحة ASCII: NMEA-0183 GSV، AVR، RMC، HDT، VGK، VHD، ROT، GGK، GGA، GSA، ZDA، VTG، GST، PJT، PJK، BPQ، GLL، GRS، GBS

مخرجات الملاحة ثنائية: GSOF

1 نبضة في الثانية الإخراج
